Cerámica Wiki
Advertisement

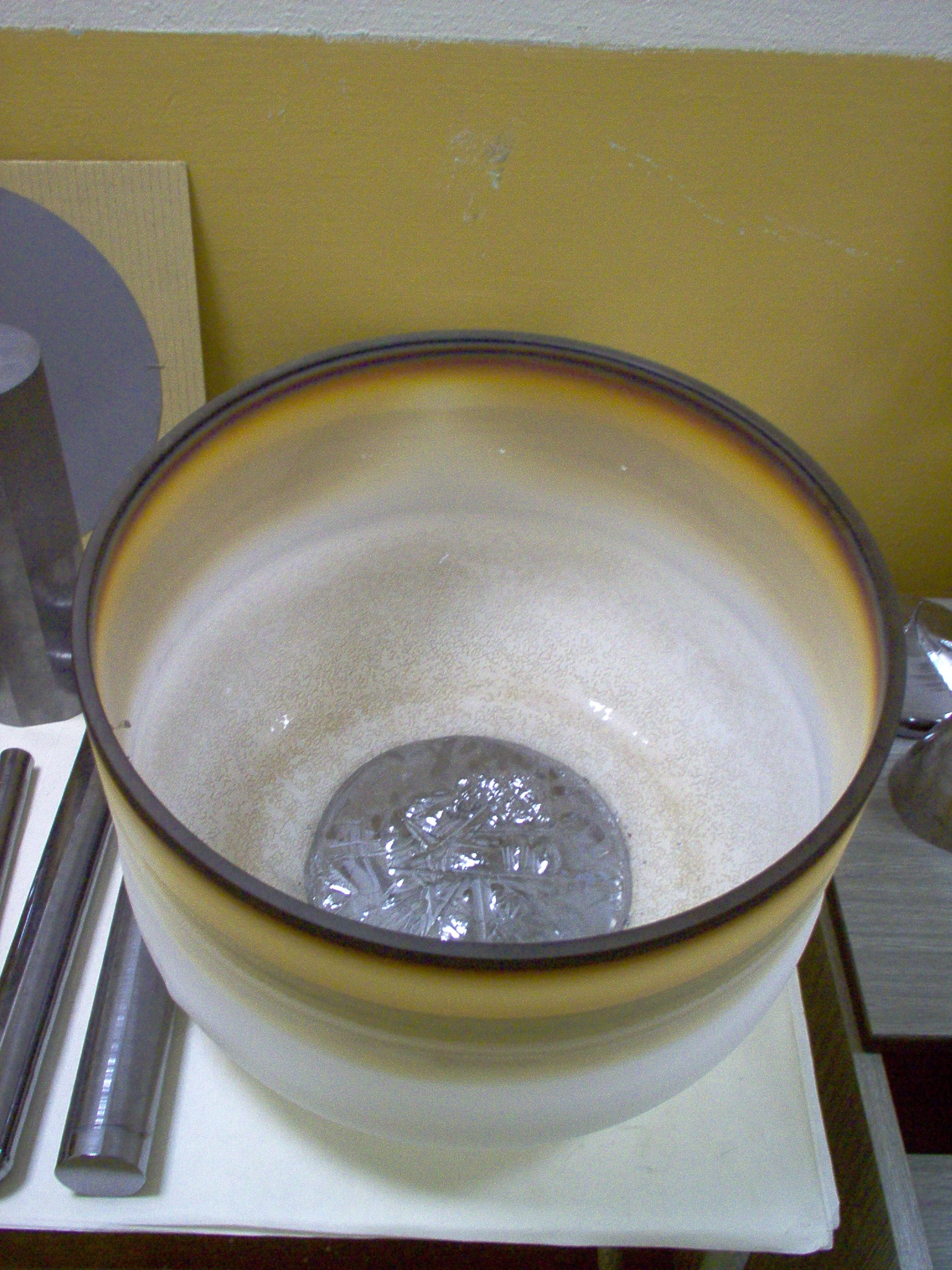

Czochralski method used crucible 1

Crisol tras haberse usado

Crisol es un contenedor de material refractario normalmente está hecho de grafito con cierto contenido de arcilla y que puede soportar elementos a altas temperaturas, ya sea el oro fundido o cualquier otro metal, normalmente a más de 500ºC. Algunos crisoles aguantan temperaturas que superan los 1500ºC. También se le denomina así a un recipiente de laboratorio resistente al fuego y utilizado para fundir sustancias. Es utilizado en los análisis gravimétricos, y en la elaboración de fritas en cerámica.

En sentido figurado, la palabra crisol significa también un lugar donde interactúan y se unen diferentes ideas, personas, nacionalidades, culturas, etc. dando lugar a una síntesis de todas ellas.

Descripción[]

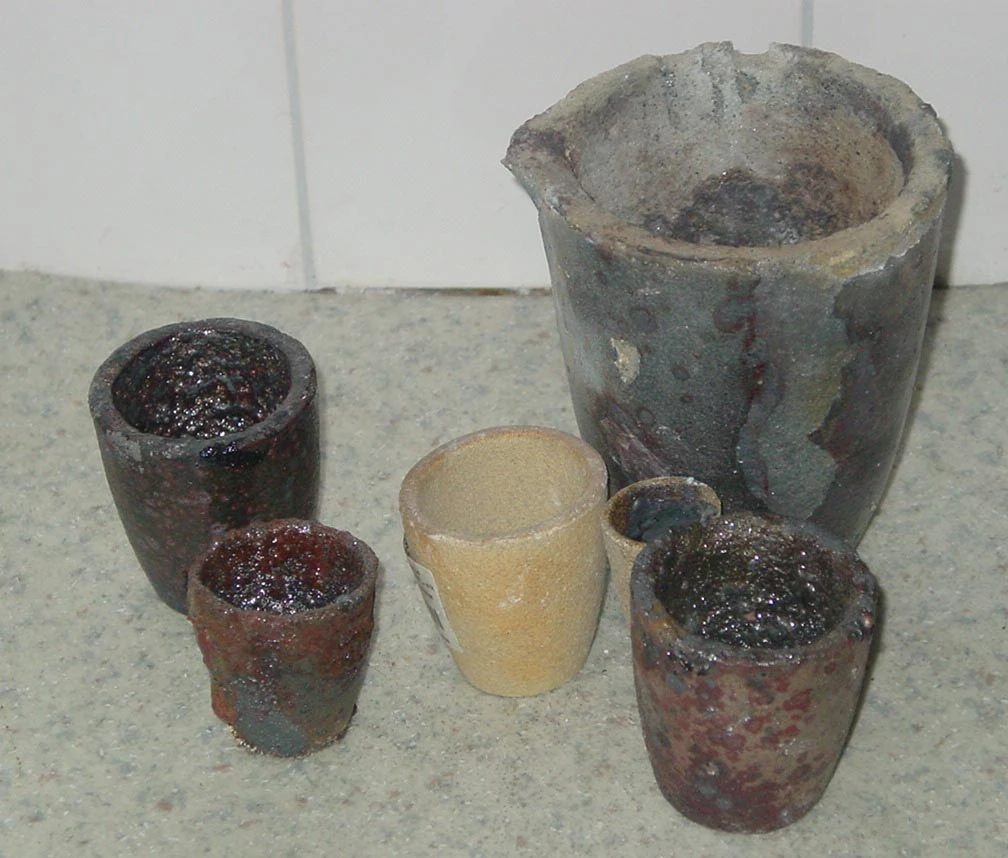

Crucibles

Several graphite crucibles of different sizes

Uno de los usos más primitivos del crisol fue la elaboración y obtención del platino para hacer metales acrisolados. Más recientemente, los metales tales como el níquel y el circonio se han empleado en el crisol. Los metales acrisolados se elaboran, o se trabajan a grandes temperaturas para ser incluidos en una especie de molde. Los moldes permiten que los gases se expandan y se liberen durante su enfriamiento. Los moldes se pueden fabricar de muchas formas y de varios tamaños, pero rara vez de tamaños de menos de 10–15 milímetros; en estos casos suelen ser de porcelana.

Un crisol es igualmente un contenedor en el que un metal se funde, por regla general a temperaturas por encima de los 500 °C. Estos crisoles se elaboran a menudo de grafito con barro como ligazón entre los materiales. Estos crisoles son muy durables y resistentes a temperaturas por encima de los 1600 °C. Un crisol suele colocarse de forma habitual en un horno y cuando el metal se ha fundido se vierte en un molde. Algunos hornos (generalmente los de inducción o eléctricos) tienen embebidos los crisoles.

Empleo en análisis químicos[]

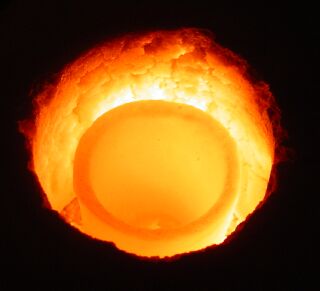

Melting crucible

Fundiendo oro en un crisol de grafito. La composición en variable, 40 % de arcilla refractaria y un 60 % de chamota.

En el área de los análisis químicos los crisoles se emplean en las determinaciones gravimétricas cuantitativas (análisis midiendo la masa de la sustancia a analizar). Los crisoles más comunes se emplean como sigue. Un residuo o precipitado resultante de un método de análisis puede ser recolectado y filtrado con algún elemento o solución libre de cenizas, como puede ser un filtro de papel. El crisol y el elemento se pre-pesan con mucha precisión en una analítica gravimétrica. Tras haber lavado y secado el residuo en el papel de filtro se introduce en el horno (caliente a una muy alta temperatura) hasta que todas las sustancias volátiles y humedad se han eliminado por completo de la muestra. El filtro de papel se quemará por comphola, sin dejar rastro alguno. Finalmente, tanto el crisol como la muestra se dejan enfriar en un desecador. Tanto el crisol como la muestra se someten a otro análisis gravimétrico en una balanza y se determina el peso de ambos precisamente a temperatura ambiente (si se pesara a temperaturas altas las corrientes de aire provocadas por la convección del aire podría falsear las medidas y dar resultados poco precisos). La masa del crisol, medida con antelación, es sustraída y el resultante es la masa de la muestra una vez secada en el crisol.el crisol es:

Los crisoles que poseen pequeñas perforaciones en su parte inferior (o fondo) se diseñan específicamente para ser empleados en la filtración, en especial en los análisis gravimétricos tal y como se ha descrito anteriormente, en estos casos este diseño especial se denomina crisol gooch en honor de su inventor: Frank Austen Gooch.

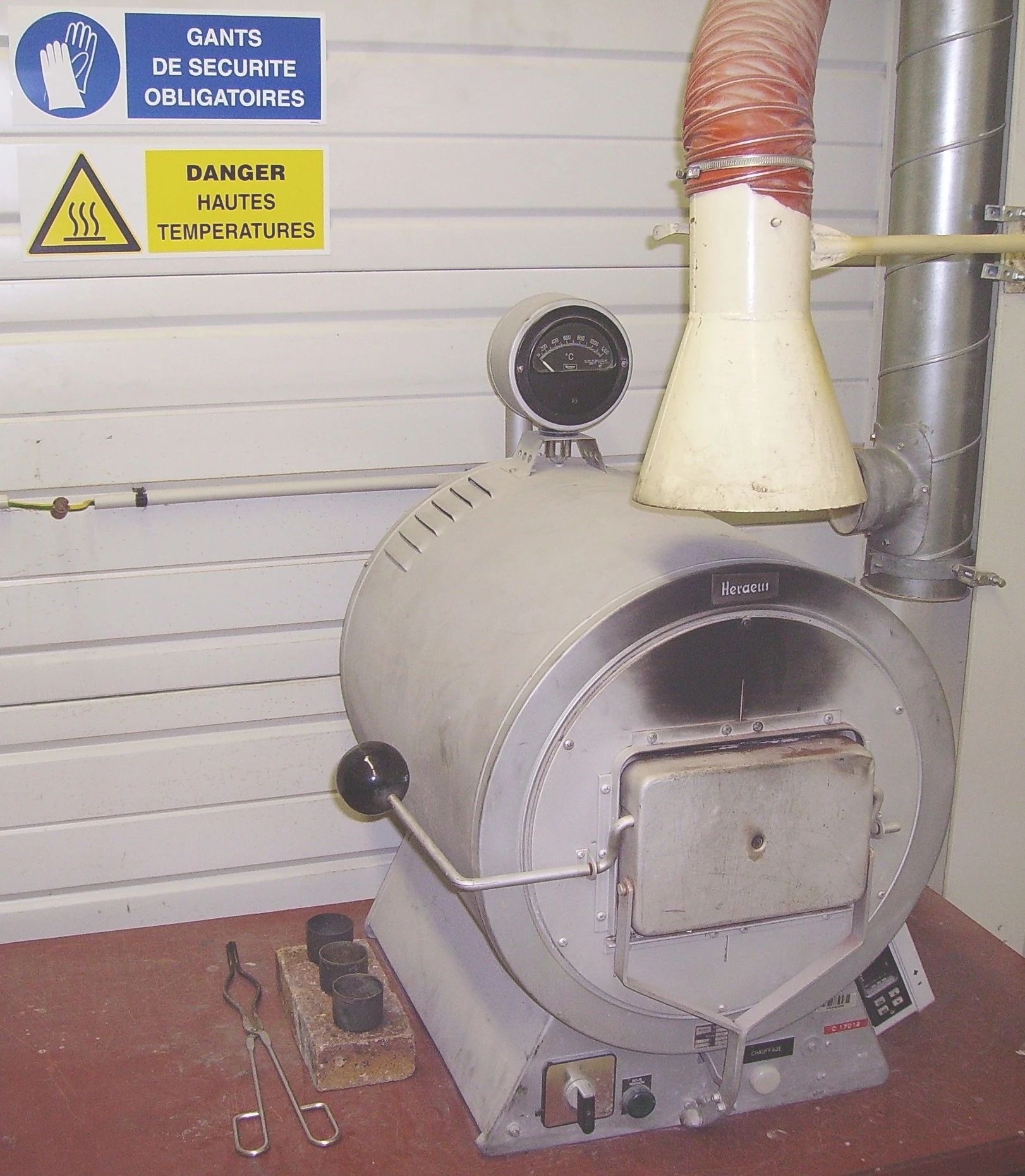

Muffle furnace

Horno de mufla y crisoles.



Para poder realizar medidas completamente precisas es necesario que se laven las manos y que éstas estén libre de polvo o suciedad que se pueda adherir al crisol, ya que este evento podría falsear las medidas gravimétricas. Los crisoles de porcelana son higroscópicos, es decir que absorben una cierta cantidad de humedad del aire. Por esta razón, tanto el crisol de porcelana como la muestra son pre-calentados antes de ser calibrados en peso. De esta forma se determina correctamente el peso del crisol y de la muestra sin interferencias. En algunos casos se realizan dos o varias operaciones de este tipo para saber que no hay problemas con la medida gravimétrica y que está completamente seca.

Empleo en el análisis de cenizas[]

Dentro del área del análisis químico los crisoles se emplean también en el análisis cuantitativo de la medida de la masa (análisis gravimétricos) de las cenizas.

Pasta en crisoles de vidrio[]

Recetas en la bibliografía[]

Los célebres crisoles de Hesse representan el tipo de los crisoles porosos. Según Mr. Berthier se componen de [1]

  1. Sílice 0.709
  2. Alúmina 0.248
  3. Oxido de hierro 0.033
  4. Magnesia vestigios


Recetas:[]

  • 53% Chamota, de crisoles o que aguante una temperatura superior a la de uso, de diferentes mallas.
  • 5% Feldespato potásico
  • 42% Caolín, se suele emplear mezclas de diversos caolines.

Se puede usar un 0,025 de silicato de sodio, y un 0,012 de carbonato de sodio, como Defloculante [2].

El secado de los crisoles debe ser muy lento, tanto en el molde de yeso como el secado al aire, la cocción contra más lenta mejor...

La arcilla refractaria debe ser con el contenido de hierro menor posible, por eso el caolín. Preferentemente la mezcla debe ser prensada y con poca cantidad de agua en la misma.


Fórmulas del foro del vidrio[]

  1. Pasta con cemento refractario y chamota fina [3]
  2. temperaturas de hasta 1250º
    1. Caolín triple lavado 50
    2. Chamota Mediano 50
    3. Alúmina Calcinada (malla 80) 10

Para crisoles de baja temperatura se puede usar cualquier barro de alta, de los que se usan para las cazuelas, comales (barros comaleros), etc. [4]


Véase también[]


Enlaces externos[]

Books-aj.svg aj ashton 01f Referencias[]

Advertisement
